Описание: LP-THC v2.0

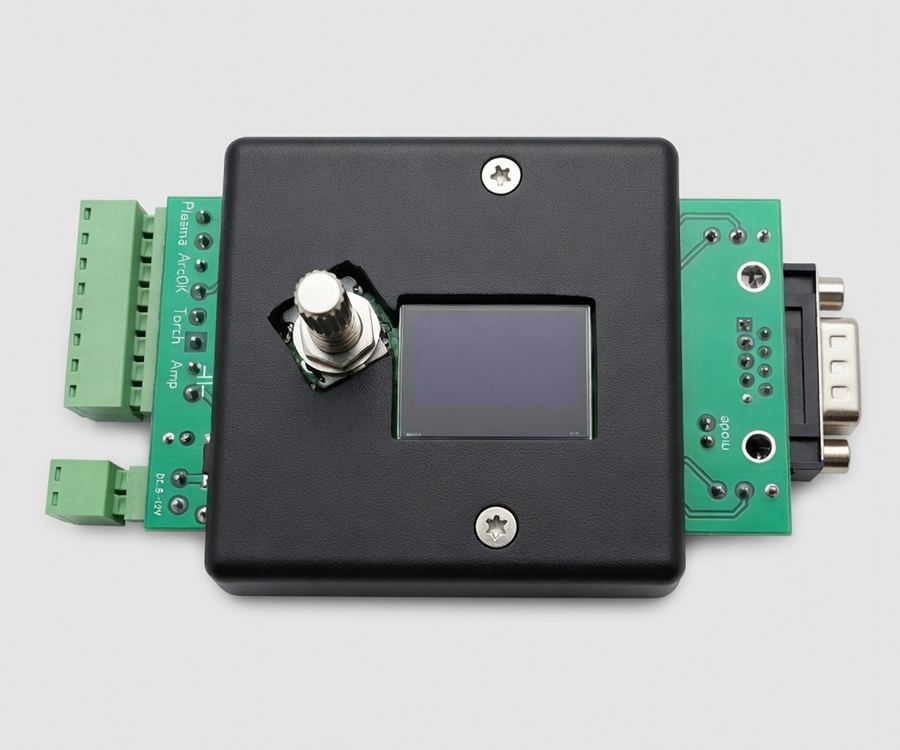

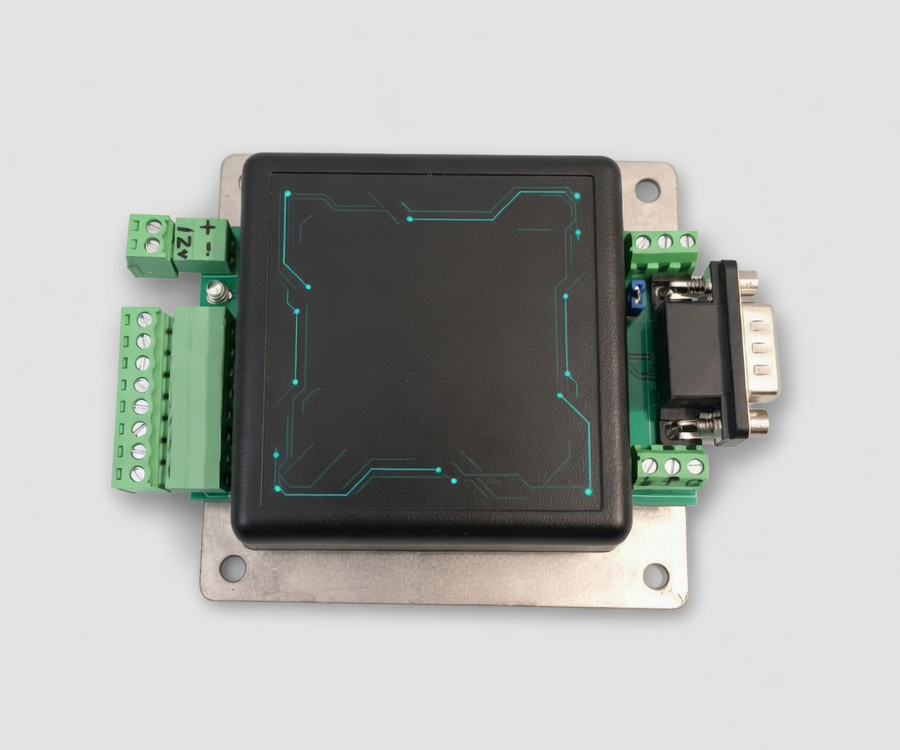

LP-THC v2.0 — это специализированный промышленный контроллер, предназначенный для управления станками лазерного и плазменного раскроя металла. Устройство спроектировано для работы в связке с оптоволоконными лазерными источниками Raycus RFL и обеспечивает стабильную работу в условиях жестких промышленных помех.

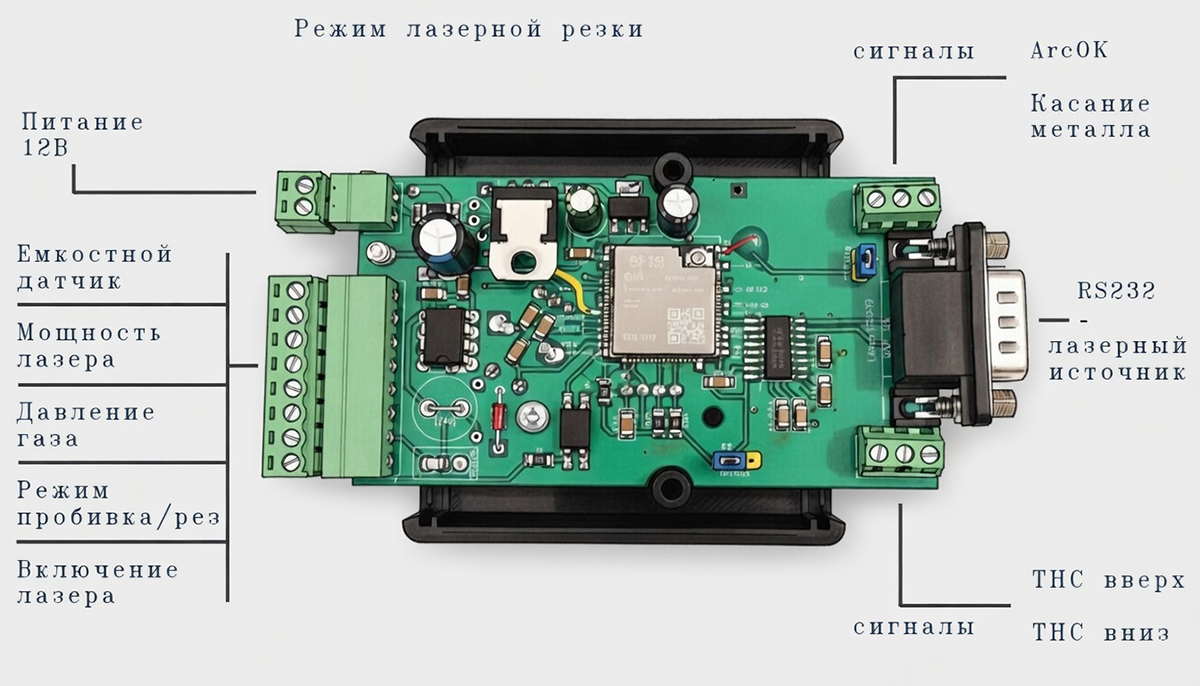

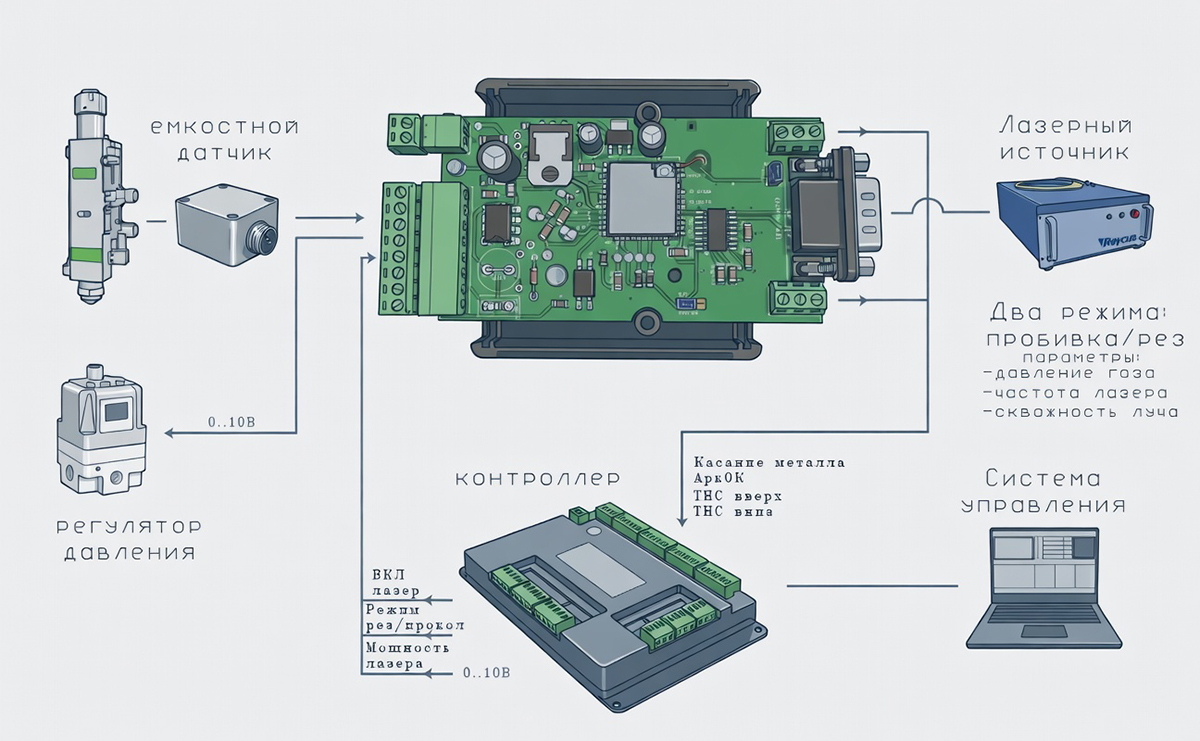

Контроллер является многофункциональным узлом, который объединяет в себе:

• Интеллектуальный контроль высоты (THC): работа на базе емкостного датчика с использованием высокоскоростного частотомера до 3 МГц для прецизионного поддержания зазора.
• Прямое управление лазером: выделенный порт RS232 для связи с источниками Raycus позволяет управлять мощностью и частотой импульсов.
• Управление газовой средой: наличие аналогового выхода 0..10В для автоматической регулировки давления газа.
• Надежную аппаратную базу: двухъядерный микроконтроллер ESP32 обеспечивает обработку данных с минимальными задержек, а все дискретные входы и выходы имеют гальваническую развязку.

В меню устройства, задаете параметры пробивки и реза:

• Частота лазерного луча (100-10000Гц)
• Длительность импульса, модуляция (в процентах 0-100%)
• Давление газа (в процентах 0-100%)

Режим работы (рез или пробивка) переключается входным сигналом

Технические характеристики

Параметр	Значение
Модель	LP-THC v2.0
Центральный процессор	ESP32 Wroom-32U (2 ядра, 240 МГц)
Напряжение питания	12В постоянного тока (VDC)
Потребляемый ток	Не более 1 А
Интерфейс связи с лазером	RS232 (9600 baud, 8-N-1)
Система контроля высоты	Емкостный датчик (частотомер до 3 МГц)
Дискретные входы	2 входа (5/12В, гальваническая развязка)
Дискретные выходы	4 выхода (5/12В, гальваническая развязка)
Аналоговые интерфейсы	1 вход (0..10В), 1 выход (0-10В)
Габаритные размеры	120 x 70 x 30 мм
