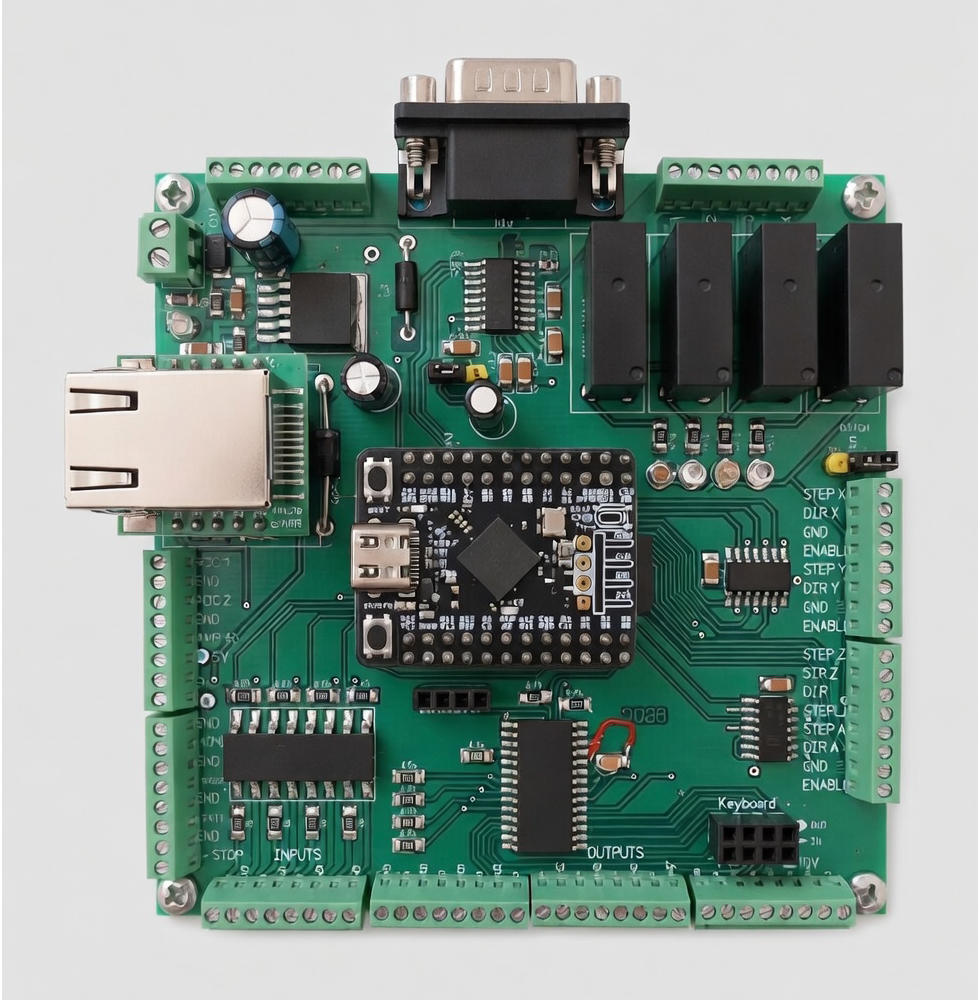

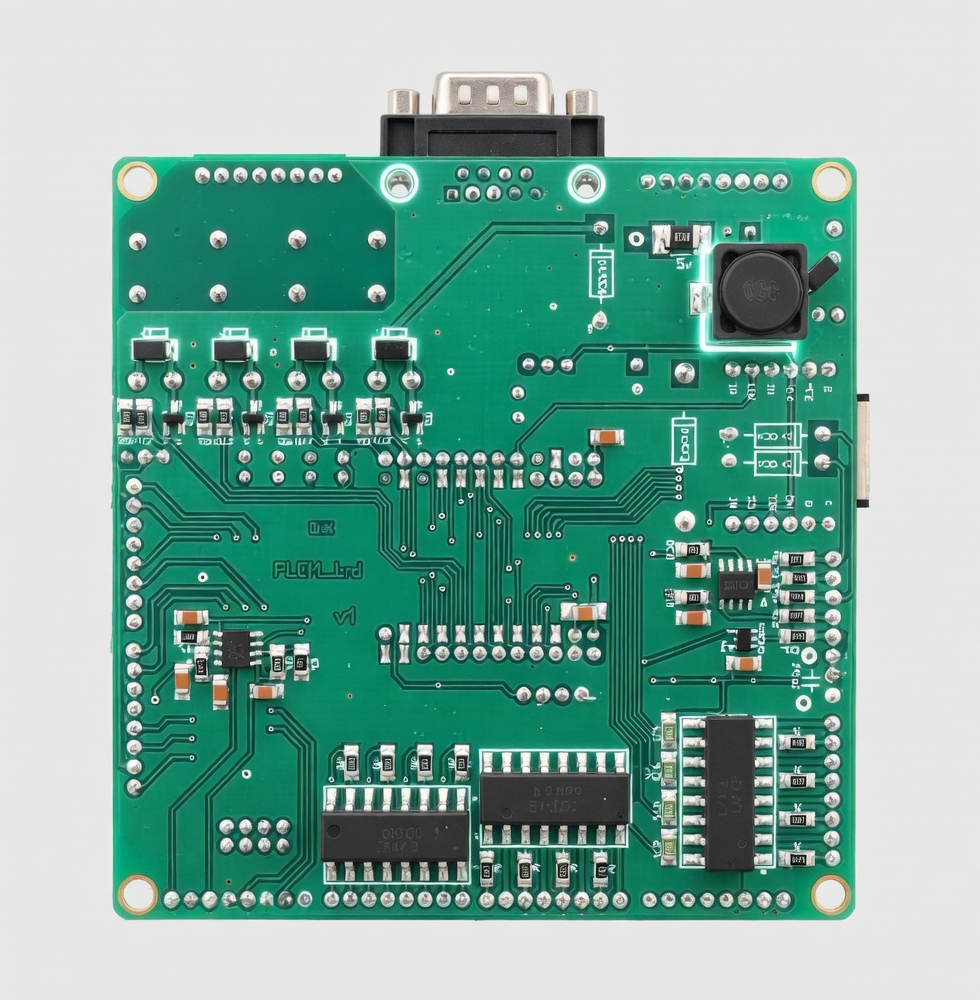

Описание: MaBo v1.2

MaBo v1.2 создана как решение, позволяющее получить полноценный функционал промышленного станка на базе доступного ПО Mach3, не переплачивая за дорогостоящие брендовые контроллеры.

Как эта плата помогает собрать станок при ограниченном бюджете:

• Встроенный контроль высоты (THC): Лазерная резка металла невозможна без поддержания точного зазора между соплом и листом. Обычно это требует отдельного дорогого блока. В этой плате система THC уже интегрирована: она напрямую обрабатывает сигнал с емкостного датчика, что позволяет оси Z мгновенно реагировать на неровности металла.

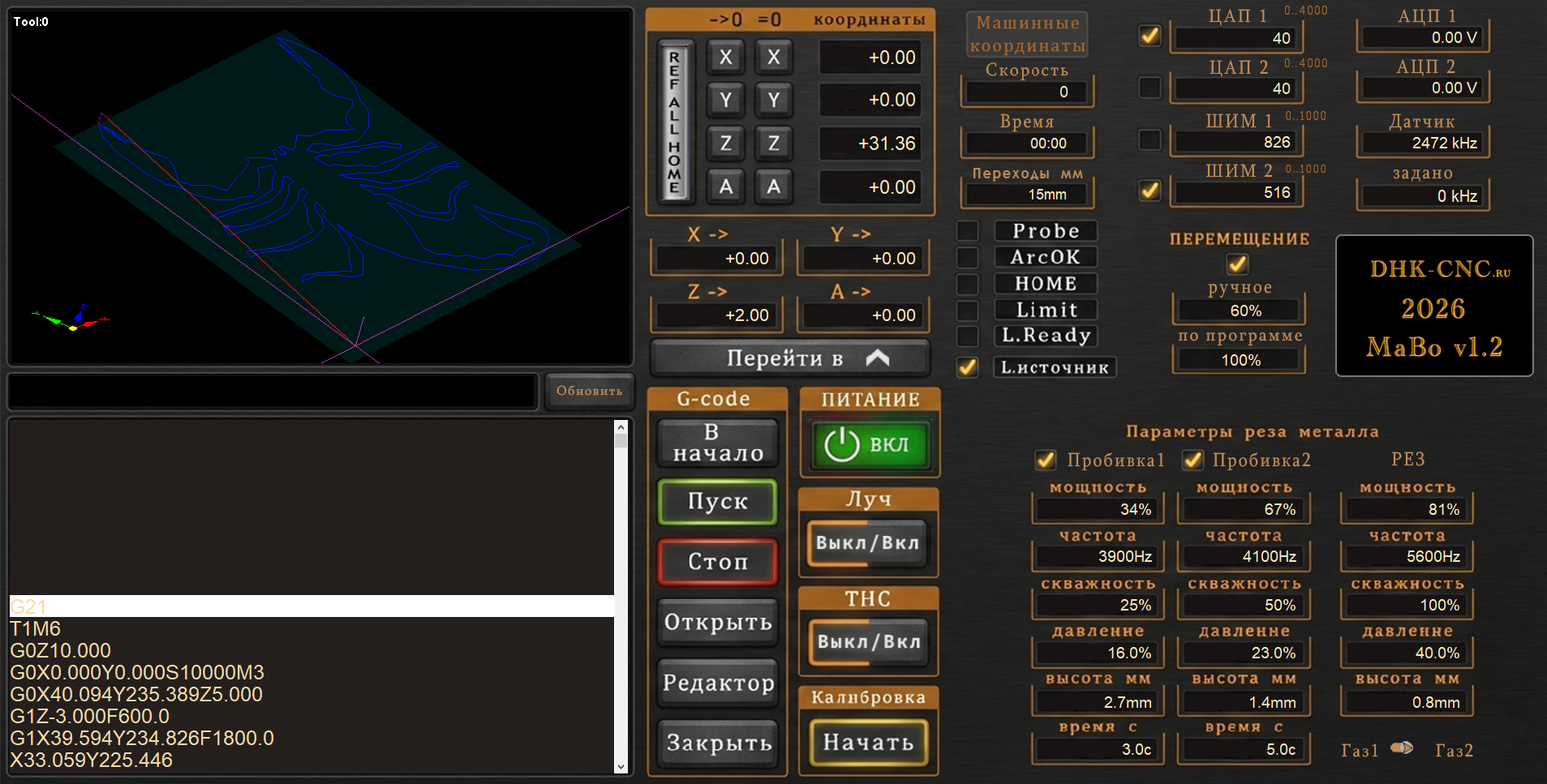

• Прямое управление лазером Raycus: Вам не нужны сложные преобразователи интерфейсов. На плате есть выделенный порт RS232, через который контроллер «общается» с источником. Вы сможете программно задавать мощность, частоту и скважность луча прямо из Mach3.
• Стабильность Ethernet против USB: В условиях работы мощного лазера неизбежны помехи. Подключение по Ethernet через чип WIZnet W5500 обеспечивает гораздо более надежную связь с компьютером, чем дешевые USB-контроллеры, предотвращая обрывы связи и порчу заготовок.

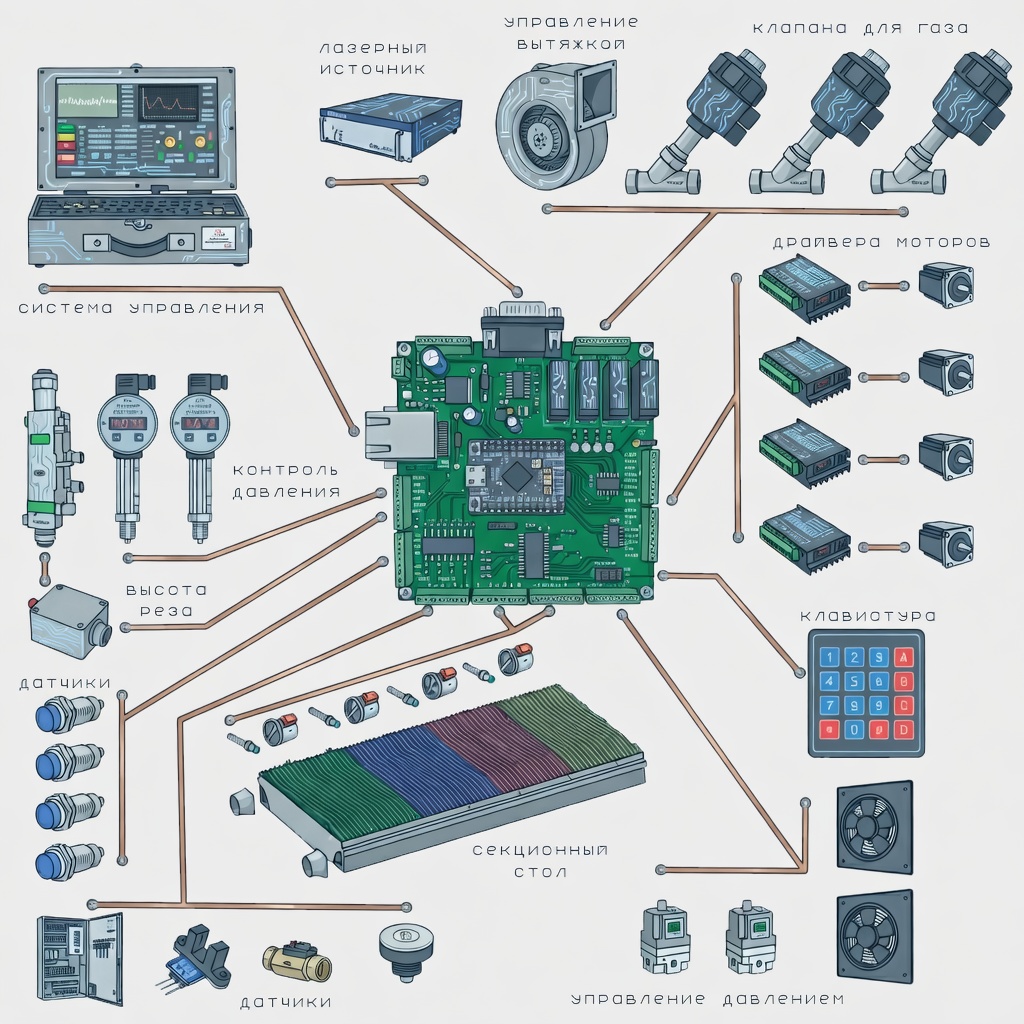

• Всё необходимое на одной плате: Вам не придется докупать кучу промежуточных модулей. На борту уже есть:
  • 4 реле для управления вытяжкой, подачей газа (кислород/азот) или охлаждением, вытяжкой.
  • 12 входов для концевых датчиков (Home, Limit), кнопки E-Stop, датчика касания и различных вспомогательных сигналов состояния станка.
  • Аналоговые выходы (0-10В) и ШИМ для управления скоростью турбины или давлением газа.

Это настоящая «рабочая лошадка» на базе процессора STM32G431, дает мастеру весь необходимый инструментарий, чтобы собрать надежный и функциональный станок для резки металла.

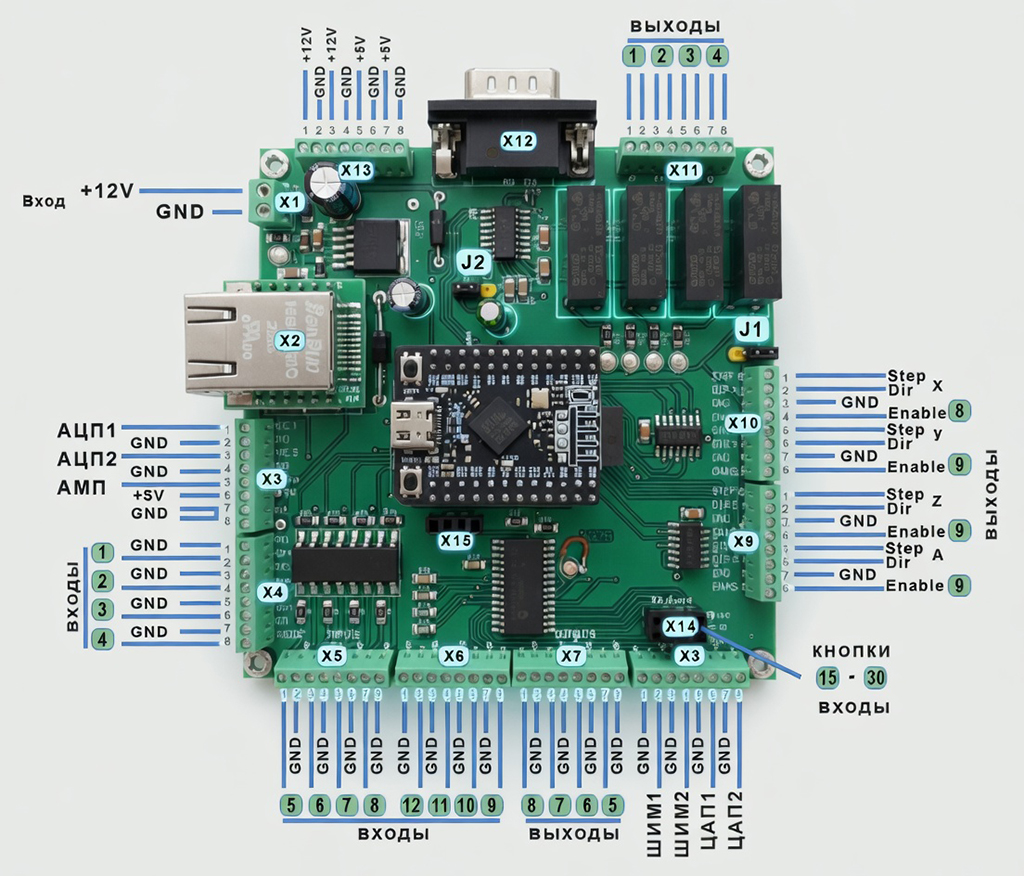

№	Характеристика	Значение
1	Подключение к компьютеру	Ethernet RJ45
2	Работа с системой управления	Mach3
3	Поддерживаемые лазерные источники	Raycus RFL
4	Интерфейс связи с источником	RS232
5	Входы
	Дискретные	12 входов 5-12В (опторазвязка)
	Аналоговые	2 входа 0..10В
	Частотный	1 вход 0..3МГц
	Клавиатура	Матричная 4х4 (16 кнопок)
6	Выходы
	Дискретные	4 выхода (открытый коллектор)
	Релейные	4 выхода (сухой контакт)
	ШИМ	2 выхода 5В (5-20кГц)
	Аналоговые	2 выхода 0..10В
	Управление ШД	4 оси (STEP, DIR, Enable) 60кГц
	Питание	12В 1А
